襯膠管道是用一種特殊管道作為骨架,外殼是用堅硬材質制成的。外殼的堅硬可以防止被尖銳及承重性高。除此之外，襯膠管道非常的具有耐磨性。在面對化學硫酸及高溫下，都不會造成對管道的一種傷害。襯膠作為管道的里襯，你知道襯膠管道襯膠進行施工的要點有幾點嗎？為了解答這個疑惑，下面邁爾斯小編將給大家簡單介紹襯膠管道襯膠的施工要點。

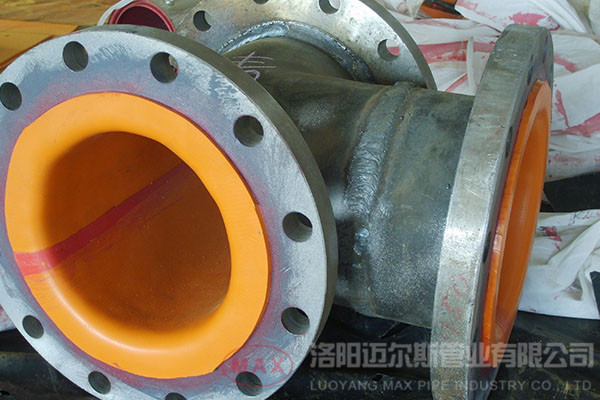

　  襯膠管道襯膠的施工要點：

　　1、溶劑膠漿制備

　　極性與生橡膠相適應，非極性溶劑汽油對非極性天然橡膠有良好的溶解性；極性溶劑酮、酯類對極性的氯丁橡膠、丁晴橡膠有優良的溶解性。一般可按膠料與溶劑的質量比在1：6—1：10范圍內。

　　2、襯膠層結構的選擇

　　可分為單層、雙層和三層復合層結構。襯膠層一般為一至二層，每層厚度為2—3mm，有時也可選用三層復合結構，但總厚度不超過8mm。單層適用于氣體介質、腐蝕性較弱和磨損不嚴重的液體介質中的一般管道和設備。雙層襯里常采取兩層硬質膠板或半硬質橡膠，在有磨損和溫度變化較大的場合也可選擇硬質橡膠做底層、軟質橡膠做面層的雙層結構。雙層結構是目前理想的結狗。 三層襯里常見的有軟質橡膠作為底層、硬質橡膠或半硬質橡膠為中間層、軟質橡膠為面層的結構。但也有選用硬—軟—硬的三層復合結構。還有就是橡膠與磚板聯合襯里的設備，一般是用硬質橡膠或半硬質橡膠做底層，以起到面層磚板襯里的耐腐蝕、抗滲、粘合等特性。

　　3、橡膠襯里適用的溫度和壓力

　　1. 硬質橡膠襯里允許工作溫度為0—85℃，當真空度小于或等于0.08MPa時，工作溫度為65℃；當真空度大于0.08MPa而小于0.093MPa時，工作溫度為40℃。

　　2. 半硬質橡膠襯里、軟質橡膠襯里的允許工作溫度為—25--75℃。

　　3. 合成橡膠中軟質橡膠襯里的允許工作溫度范圍較寬，如丁基橡膠和順丁橡膠的襯里使用溫度一般可在—60—120℃;丁晴橡膠、氯丁橡膠、氯磺化聚乙烯橡膠和三元乙丙橡膠等的襯里使用溫度一般為—30—100℃.  橡膠襯里適用的工作壓力范圍一般為公稱壓力小于或等于0.6MPa(表壓)，真空度小于或等于0.08MPa(表壓)。

　　4、選用膠漿料的要求

　　1. 碳鋼設備可以選用膠漿料：汽油為1:8的膠漿；鑄鋼設備遍可選用膠漿料：汽油為1:10的膠漿，第二、遍可選用1:8的膠漿。

　　2. 管道襯膠可選用膠漿料：汽油為1:10—12的膠漿。

　　3. 用于軟質橡膠襯里時要求膠漿的粘度較稀，可選用膠料：汽油為1:12—15的膠漿。  當選用三氯乙烯為膠漿的溶劑時，由于三氯乙烯的密度較大，膠漿的配比可取膠漿料：三氯乙烯為1:12—20的范圍。三氯乙烯對膠漿的溶解速度快，揮發也快，可使膠板與設備的粘接力提高；由于三氯乙烯不宜燃燒，在設備施工時沒有爆炸的危險性，所以在設備大面積涂刷膠漿時，遍膠漿可選用三氯乙烯為溶劑的膠漿，貼襯中間涂刷的面積較小，可采用汽油為溶劑的膠漿。

　　上述就是邁爾斯小編對襯膠管道襯膠的施工要點簡單介紹。從上述的介紹中可以知道，正確的襯膠施工不會產生膠漿粘接度的不強，進而造成襯里層受力不能很好分解，并且也會導致局部的受力不均，從而造成襯膠管道局部的快速腐蝕。所以，在選擇襯膠管道進行應用時，應該合理對使用場所、腐蝕性，溫度以及使用強度等進行考慮。
